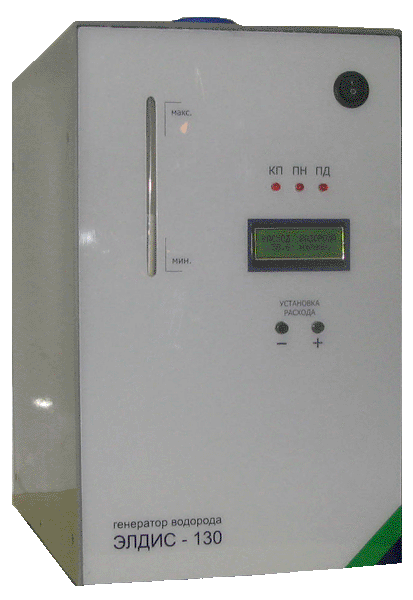

Генератор водорода «ЭЛДИС-130»

Eldis15md    Предназначен для питания электролитическим водородом газоанализаторов и хроматографов с пламенно-ионизационными детекторами, а также других приборов и установок потребляющих водород.

    Принцип действия основан на электрохимическом разложении воды на водород и кислород в электролизере с твердым полимерным электролитом (ТПЭ).

    Особенностью предлагаемого генератора водорода является совмещение двух режимов работы:

    - режим стабилизации давления водорода на входе Потребителя (260 ± 10 кПа с точностью ± 0,5 кПа) для работы с лабораторными и промышленными хроматографами, имеющими в своем составе средства поддержания заданного расхода газа;

    - режим стабилизации расхода водорода на входе Потребителя (от 0 до 130 мл/мин при избыточных давлениях от 0 до 230 кПа с точностью ± 0,2 мл/мин) для газоаналитических приборов не имеющих в своем составе средств поддержания заданного расхода водорода.

    - переход с режима "стабилизации расхода" на режим "стабилизации давления" и наоборот происходит автоматически без вмешательства оператора.

Краткие технические характеристики:

Производительность по водороду, мл/мин 0 ÷ 130
Максимальное избыточное давление водорода, кПа 260 ± 10
Относительная влажность водорода на выходе без дополнительной адсорбционной осушки, не более, % 70
Качество водорода при введении адсорбционной осушки (силикагель) соответствует марке А по ГОСТ 3022-80.
Масса аппарата, кг 8
Габаритные размеры, мм 204х370х320
Объем заливаемой воды, л 1.7

Питание генератора осуществляется от сети переменного тока:

частота, Гц 50 ± 1
напряжение, В 220 +10% -15%

Потребляемая мощность , не более ВА 150

Условия эксплуатации:

температура, °С +5 ÷ +35
влажность при 35°С, % <80
атмосферное давление, кПа 84 ÷ 106

Возможные варианты исполнения:

  1. Введение аварийного датчика минимального уровня воды в водяной емкости.
  (Автономная работа генератора без обслуживания).

  2. Установка разъема «КОМАНДА ПОТРЕБИТЕЛЯ».
  (Управление работой генератора с удаленного пульта (вкл.-откл.) замыканием "сухих" контактов реле, входящего в состав Потребителя).

  3. Комплектация силикагельными фильтрами для дополнительной осушки газа.
